Beskrivelse
CarMotion
IR Mini

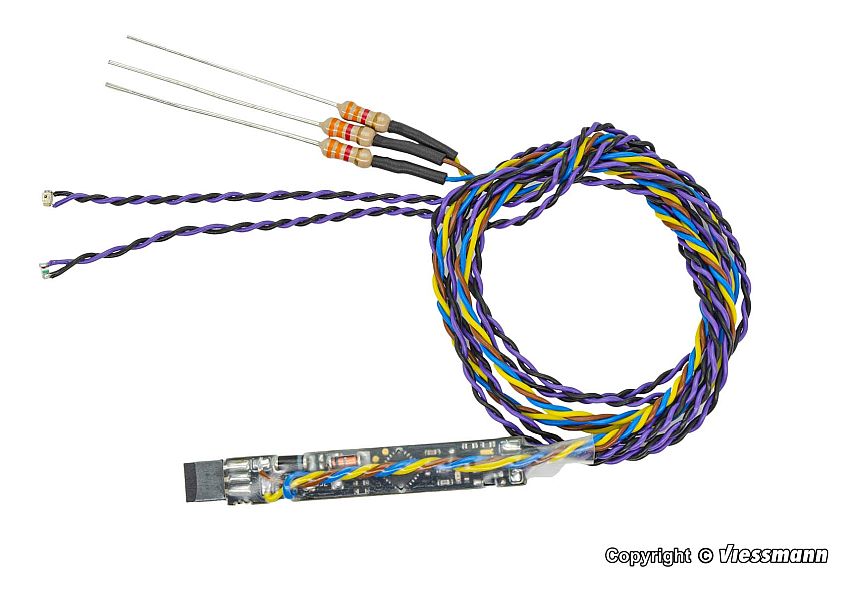

Modulet muliggør transmission af en række kommandoer til CarMotion-køretøjer via infrarødt signal. Disse spænder fra simple blinkende lys til bremsning og standsning af CarMotion-køretøjer, for eksempel ved trafiklys.
De to infrarødt sendende LED’er kan diskret placeres ved siden af vejen eller endda placeres vandret i et lille stykke af vejbanen eller vejkanten. Ligesom køretøjerne selv kan modulet nemt konfigureres i CarManager.
Alle makroer, der er gemt i køretøjerne, kan tilgås af modulet, selv dem, der af tekniske årsager ikke kan hentes ved hjælp af magnetiske sekvenser. De to IR-LED’er udsender forskellige signaler afhængigt af den valgte driftstilstand. En af de mange anvendelser er præcis standsning ved et trafiklys eller lignende sted.
Den første IR-LED er placeret et kort stykke før trafiklyset og sender en kommando om at sænke farten, når lyset er rødt. Køretøjet standser derefter blidt på en valgfri stopmagnet (nordpol).
Den anden IR-LED er placeret i nærheden af trafiklyset og sender startkommandoen, når lyset skifter til grønt.
Modulet styres direkte af Viessmann trafiklysstyringen (varenr. 5094 eller 5095) eller jernbaneoverskæringsstyringen (varenr. 5104 eller 5107) via dens styreindgang. Denne indgang gør det også muligt at styre modulet via en kontakt, relækontakt eller DCC-skiftekommando ved hjælp af en passende styreenhed. Enkle kommandoer kan også genereres ved at tænde og slukke modulet, for eksempel kun at sende blinkende signaler, når det tilsvarende kryds er aktiveret.
Printplademål med kabeludgang: ca. L 45 x B 5 x H 5 mm
Anbefalet installationsplads (programmeringsstik): ca. L 55 x B 5 x H 5 mm
Kabellængde til IR-LED’erne: ca. 300 mm pr. stk.
Mål på IR-LED’erne: ca. L 2 x B 1,2 x H 1,2 mm
